TDA7498E搭載デジタルアンプについて

おもちゃ

けっこう前にTDA7498EっていうアンプICを積んだデジアンを買ったんですよ。

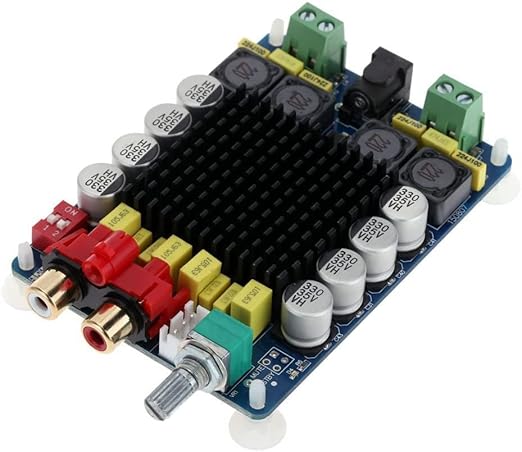

こんなの↓

少し使った後、他のアンプに切り替えた為しまっていたのですが...

この間掃除したら出てきたのでちょっといじりたいな～と思いあれこれバラしたり調べたりしております。





そんな中気付いたことをひとつメモしておこうと思います。

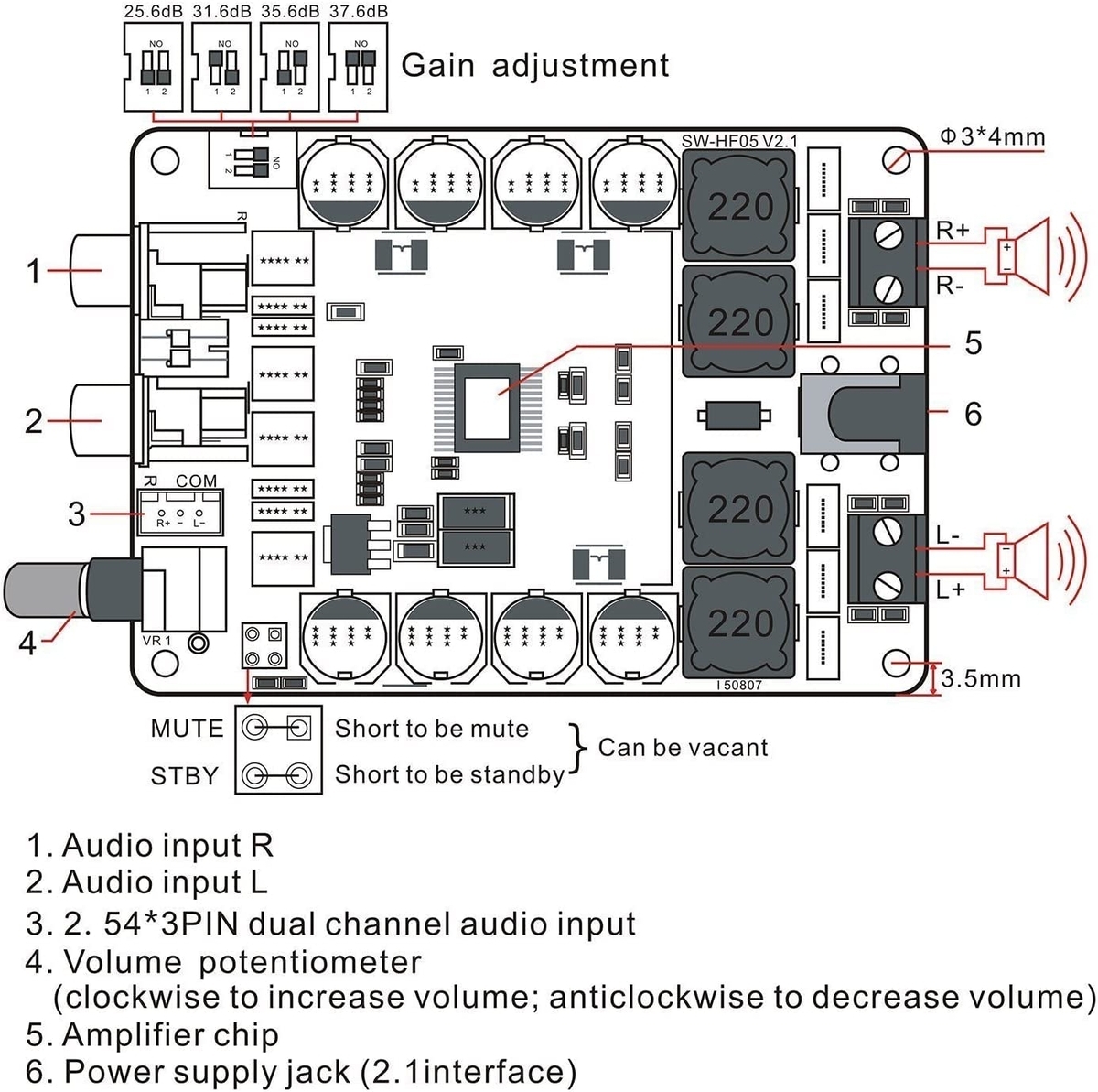

このアンプ、DIPスイッチでゲイン設定が出来るようになっております。（下図参照のこと）

H、Lの組み合わせで4種類選択できるようになっているんですね。



ただDIPスイッチの片方がモノラル/ステレオの切り替えになっていて、実質的には2種類しか選べないようになっていました。

使っていた時から不思議だったのですが、分解したついでに調べてみることにしました。

↓



結果

このTDA7498EにはTDA7498という姉妹機種があります。

（違いについてはよく分からなかったのでおのおので調べていただきたく存じます）

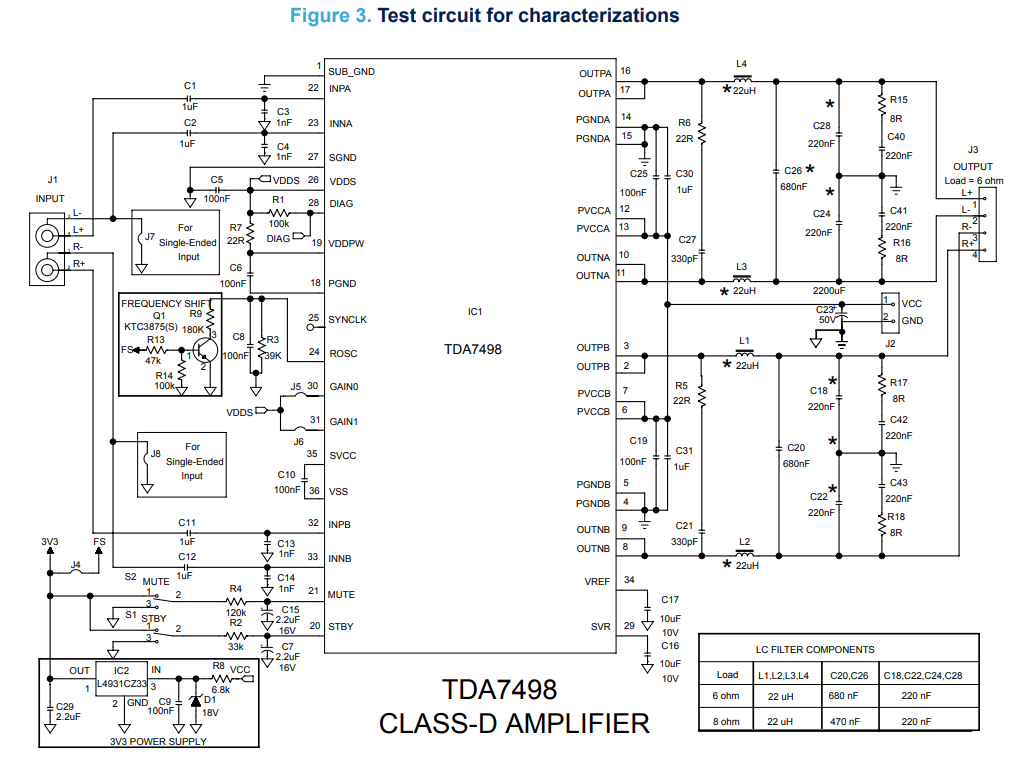

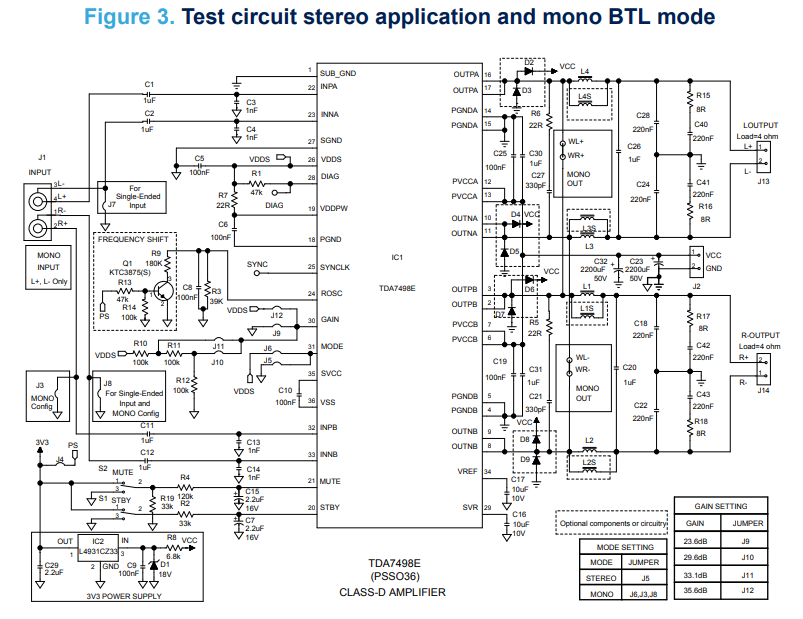

データシートからの回路例（左:TDA7498　右:TDA7498E)

この回路例をちょっと眺めてみますと、

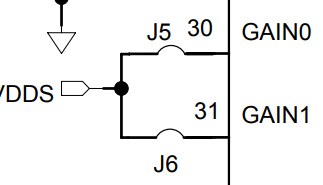

TDA7498では30/31ピンがゲイン選択になっているのに対して

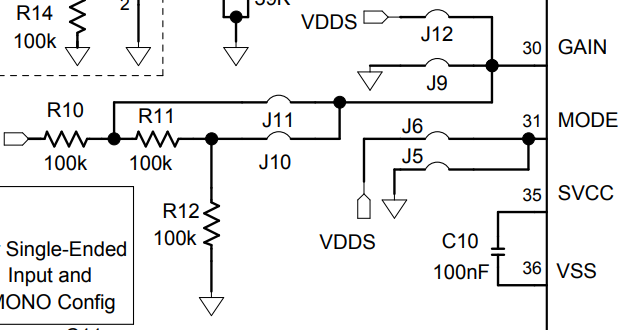

TDA7498Eでは

上図のようにゲイン選択の仕様が異なります。

また、31ピンはステレオ/モノラルの切り替えになってまして、J6をHIにするとモノラルになるようです。

本来ゲイン選択用のDIPスイッチをいじると何故かモノラルになる理由はこれですね。

極めつけはゲインプリセットで、

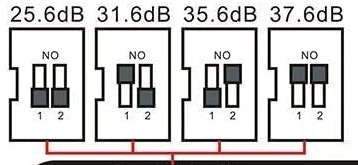

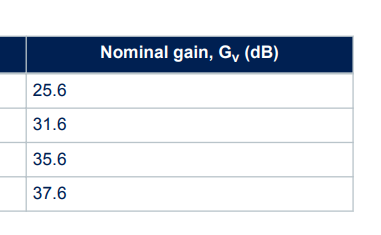

左:TDA7498　右:アンプ

TDA7498のプリセットが使われております。



このことから

"TDA7498用のボードだけど型番近いし、7498E載せちゃえ"

となったのかなと思われます。

しかしテキトーだなぁ...まあ2000円台の商品なのでしょうがないですね。



まあ折を見て手を加えていこうかと思います。

ほな
